LM系列立式磨粉机

LM系列立式磨粉机是在广泛吸取国际知名公司的先进技术基础上，结合我司三十多年磨粉设备生产经验，设计并开发的一种集破碎、研磨、选粉、烘干、物料输送等五大功能于一体的综合型大型粉磨设备，具有工艺流程集中、占地面积小、投资少、高效、节能、环保等多项特点。

LM系列立式磨粉机分为矿磨、煤磨、难磨三种类型。
矿磨是适用于水泥业生料行业；
煤磨可广泛应用于水泥、电力、钢铁、冶金、建材、化工等行业的煤粉制备；
难磨适用于钢、铁厂粉磨矿渣、水渣，也适用于水泥熟料及其他化工原料等。

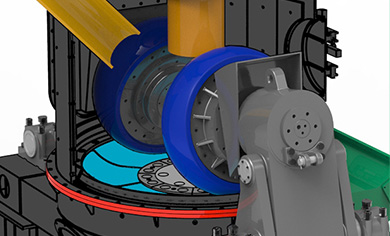

主电机通过减速机带动磨盘转动，同时热风从进风口进入立磨机体内，物料从下料口落到磨盘中央并在离心力的作用下从磨盘中央向边缘均匀移动，经过磨盘的辊道粉磨区域时，受磨辊的碾压，大块物料直接被压碎，细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动，直到被风环处的强气流带走，而较大的颗粒物料又重新掉落到磨盘上继续粉碎，气流中的物料经过上部分离器时，在转子叶片的作用下，粗颗粒重新回到磨盘上粉磨，合格的细粉随气流一起出磨，被系统的集粉器收集并排出即为成品粉体。混入物料的铁块等杂物随物料运动至磨盘边缘时，由于自身重量大跌落至磨机下腔，并被安装在磨盘底部的刮料板刮入排渣口排出机外（俗称吐渣）。

立磨系统分为原料上料系统、立磨粉磨系统、热风烘干系统、成品输送系统等，特殊物料会根据实际情况增设其他辅助系统，如煤磨的防爆系统。其中热风烘干系统需要针对物料的含水量进行选择，具体如下：

脉冲除尘器开路系统（不含热风系统）

原料仓内的原料由具有称量装置的皮带机输送至提升机，经过锁风喂料阀喂入立磨主机内部，进入立磨主机内部的物料经主机粉磨后进入脉冲除尘器进行收集，收集后的成品粉体经过螺旋送入提升机，进入成品罐进行储存。立磨吐渣口排出的物料经过配置除铁装置的皮带机返回至喂料系统中，进行再次粉磨。
系统特点：结构简单，设备少，投资少，无烘干热源，运行成本低，适用于物料比较干燥（水分小于4%），不需在系统中进行烘干作业的情况。

脉冲除尘器开路系统（含热风系统）

本系统中有热源（热风炉），产品可以在粉磨的同时得到烘干，为需要烘干的客户节省一台烘干机，并且部分携带热量的尾气可以得到循环利用，节省了大量燃料费用。

集破碎、烘干、粉磨、选粉、输送于一体，系统简单，布局紧凑，占地面积约为球磨系统的50%，且可露天布置，大大减少投资费用。
系统设计简便且合理，节省不必要的设备投入，减少设备总投资。

磨损少
效率高
烘干力强
维修简便
专家自动控制系统

磨损少

工作中磨辊与磨盘不直接接触，且磨辊与衬板采用优质材料制作，因此磨损少，使用寿命长。
效率高

采用磨辊在磨盘上直接碾压磨碎物料，能耗低，和球磨系统相比节约能耗30%～40%。

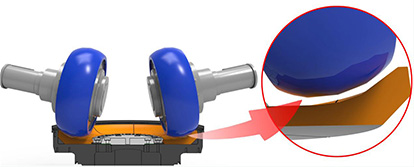

磨辊-磨盘工作情况
烘干力强

热风在磨内直接接触物料，烘干能力强，可节省一台烘干机，节约能源，通过调节热风温度，可满足不同湿度物料的粉磨要求。

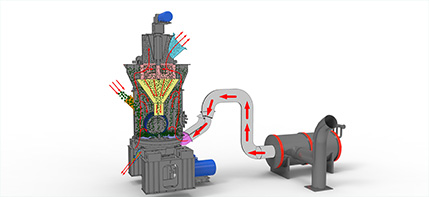

物料烘干示意图
维修简便

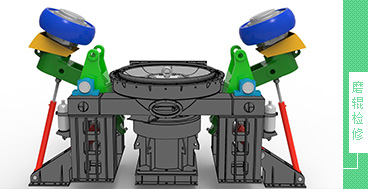

通过检修油缸，翻转动臂，更换辊套、衬板方便快捷，大大减少停机损失。

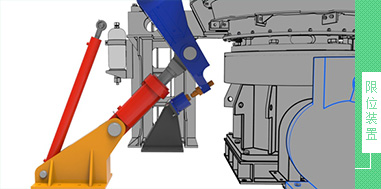

装备有防止辊套和磨盘衬板直接接触的限位装置，避免了破坏性冲击和剧烈震动，降低故障率。
专家自动控制系统

装备有专家自动控制系统，可实现远程控制和本地控制的自由切换，操作简便且节省人工。

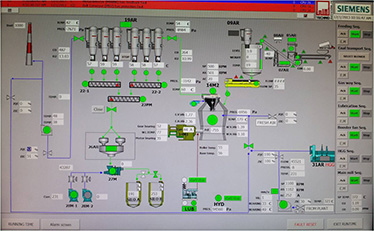

专家自动控制系统

物料在磨内停留时间短，减少重复碾磨，易于检测和控制产品粒度及化学成分，便于稳定产品质量。
磨辊和磨盘不直接接触，产品中含铁量极少，且所含机械磨损铁易于去除，有效保证高标准物料的产品白度和纯净度。采用动静态组合式高效选粉机，转子转速可调节，分离效率高，适应物料广，且可满足不同情况下的细度需求，并极大的保证成品的粉体质量。

设备运行问题且震动�。虼嗽胍舻�。
系统整体密封且在负压下工作，无粉尘外溢，环境清洁，排放标准远超于国标。

矿石磨系列
煤磨系列
难磨系列

名称		LM系列立式矿石磨
型号		LM130K	LM150K	LM170K	LM190K	LM220K
磨辊数量（个）		2	2	2	2	2
磨辊直径（mm）		1100	1300	1400	1500	1900
转盘中径(mm)		1300	1500	1700	1900	2200
产量（t\h)		10-30	13-40	18-57	23-72	36-110
成品细度	µm	170-45	170-45	170-45	170-45	170-45
成品细度	目	80-325	80-325	80-325	80-325	80-325
成品水份（%）		≤1%	≤1%	≤1%	≤1%	≤1%
入磨物料粒度D80（mm）		<10	<10	<10	<10	<10
入磨物料非常大尺寸mm）		<38	<40	<42	<45	<50
不需烘干入磨物料水份（%）		<4%	<4%	<4%	<4%	<4%
需烘干入磨物料水份（%）		4%-15%	4%-15%	4%-15%	4%-15%	4%-15%
入磨风温（℃）		<350	<350	<350	<350	<350
出磨风温（℃）		70-95	70-95	70-95	70-95	70-95
主电机功率（kW）		200	280	400	500	800
外形尺寸	长（mm）	5520	6550	7170	7580	8080
	宽（mm）	2500	3070	3460	3820	6700
	高（mm）	7060	7560	8300	8960	9020

名称		LM系列立式煤磨
型号		LM130M	LM150M	LM170M	LM190M	LM220M
磨辊数量（个）		2	2	2	2	2
磨辊直径（mm）		1100	1300	1400	1500	1900
转盘中径(mm)		1300	1500	1700	1900	2200
产量（t\h)		10-15	16-22	20-28	26-35	35-50
煤粉细度（R0.08)		5-20%	5-20%	5-20%	5-20%	5-20%
煤粉水份（%）		<1%	<1%	<1%	<1%	<1%
入磨物料粒度D80（mm）		<10	<10	<10	<10	<10
入磨物料非常大尺寸mm）		<38	<40	<42	<45	<50
入磨物料水份（%）		<15%	<15%	<15%	<15%	<15%
入磨风温（℃）		<350	<350	<350	<350	<350
出磨风温（℃）		75-95	75-95	75-95	75-95	75-95
原煤哈氏可磨指数（HGI）		>55	>55	>55	>55	>55
主电机功率（kW）		185	250	315	400	500
外形尺寸	长（mm）	5520	6550	7170	7580	8080
	宽（mm）	2500	3070	3460	3820	4660
	高（mm）	7060	7560	8300	8960	9020

名称		LM系列难磨（坚硬）物料立磨
型号		LM130N	LM150N	LM170N	LM190N	LM220N
磨辊数量（个）		2	2	2	2	2
磨辊直径（mm）		1100	1300	1400	1500	1900
转盘中径(mm)		1300	1500	1700	1900	2200
产量（t\h)		5-14	7-20	8-27	9-30	18-55
成品细度	µm	170-45	170-45	170-45	170-45	170-45
成品细度	目	80-325	80-325	80-325	80-325	80-325
成品水份(%)		≤1%	≤1%	≤1%	≤1%	≤1%
入磨物料粒度D80(mm)		<10	<10	<10	<10	<10
入磨物料非常大尺寸(mm)		<38	<40	<42	<45	<50
不需烘干入磨物料水份(%)		<4%	<4%	<4%	<4%	<4%
需烘干入磨物料水份(%)		4%-15%	4%-15%	4%-15%	4%-15%	4%-15%
入磨风温（℃）		<350	<350	<350	<350	<350
出磨风温（℃）		70-95	70-95	70-95	70-95	70-95
主电机功率（kW）		200	280	400	500	800
外形尺寸	长（mm）	5520	6550	7170	7580	8080
	宽（mm）	2500	3070	3460	3820	6700
	高（mm）	7060	7560	8300	8960	9020

注意
1、入磨物料应是符合磨机特性符号含义注释中规定的物料。
2、当入磨物料水份大于入磨原料的水份要求时，或有特殊烘干要求时才通入热风。
3、参数仅供参考，具体参数须根据实际情况进行配置

LM190M
LM130M
LM130N

集破碎、烘干、粉磨、选粉、输送于一体，系统简单，布局紧凑，占地面积约为球磨系统的50%，且可露天布置，大大减少投资费用。系统设计简便且合理，节省不必要的设备投入，减少设备总投资。

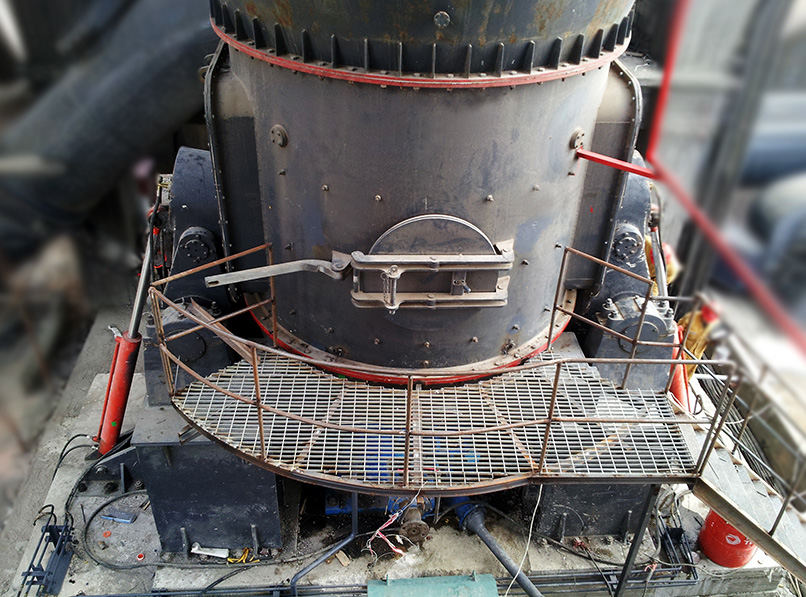

LM190M
客户要求该生产线能够生产90μm=R0.1 的烟煤，产能12-15t/h或者更高，经过研究和与客户磋商，最终yy易游体育官方首页网址选用了LM130M系列立磨机。

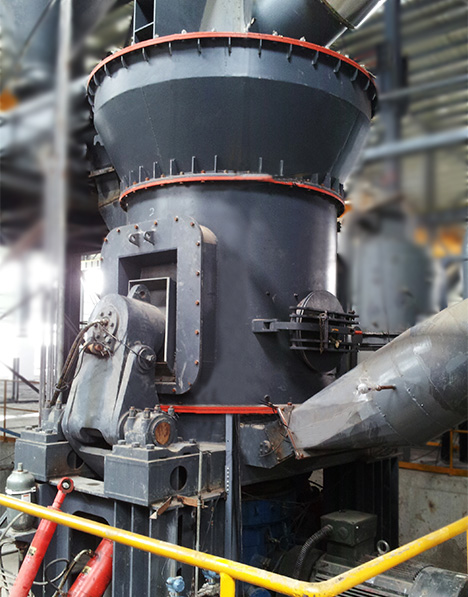

LM130M
该立磨生产线为二氧化硅生产线，设计产能6-10t/h，出料细度400m2/g。根据与客户的更多了解，最终采用了LM130N系列坚硬物料立磨机。

LM130N
